YIOU品牌倾斜式压差计CQY

一、概述
CQY-150型U形倾斜式压差计，是一种便携式可调倾角的微压测量仪器。仪器配备小型三角架可供野外或矿井下作业使用。具有使用方便、测量准确、结构简单等特点。该 仪器与AFP型皮托管配合使用，可对煤矿通风管道中的风速、风压、流量等进行测量，也可用于校验风表工作。煤矿型倾斜式压差计CQY-150
二、主要技术参数
测量范围：（0～150）mmH2O（1471Pa）；

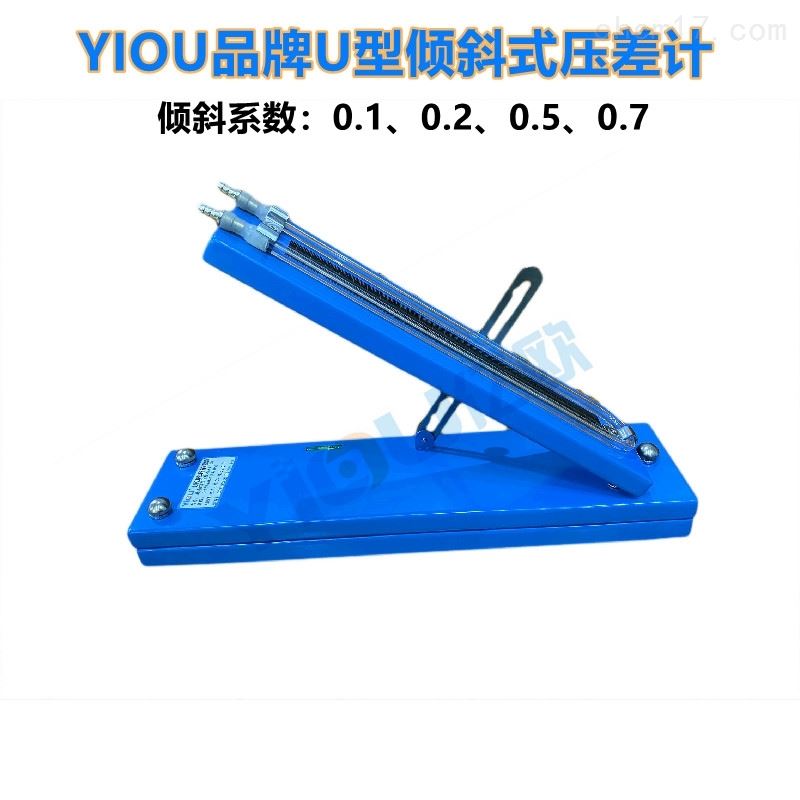

倾斜系数：0.1、0.2、0.5、0.7；
工作介质：95%乙醇（酒精）；
精度等级：1级；
质量： 压差计净重2.5kg；三脚架重0.7kg ；仪器毛重4.6kg ；
外形尺寸：（400×100×70）mm。

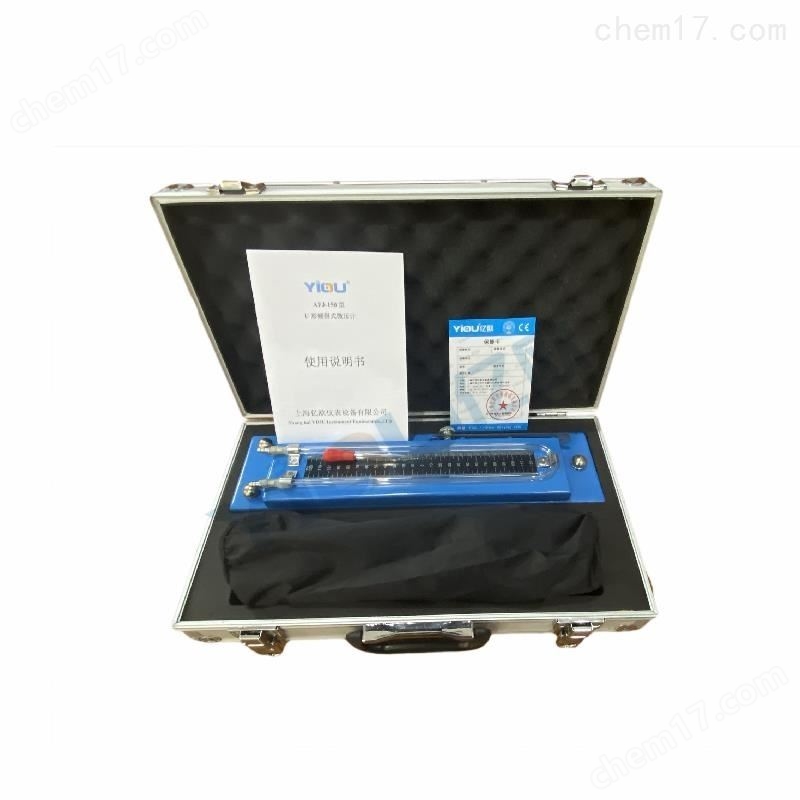

附件：主机一台，三角架一台，滴管一支，说明书，保修卡，合格证
三上海CQY-150型｜U型倾斜式压差计｜U型垂直压差计.结构：

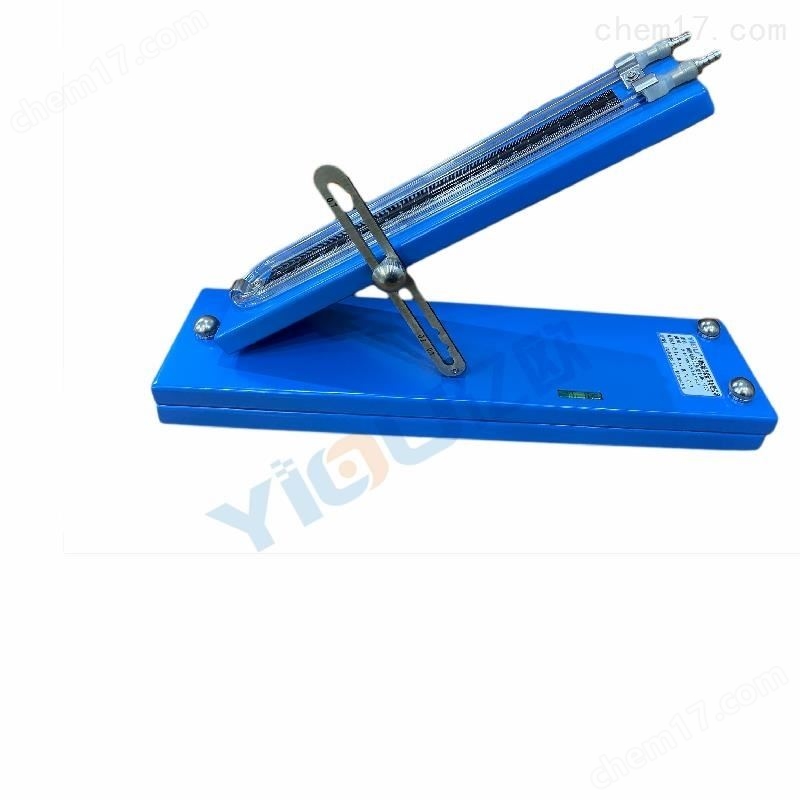

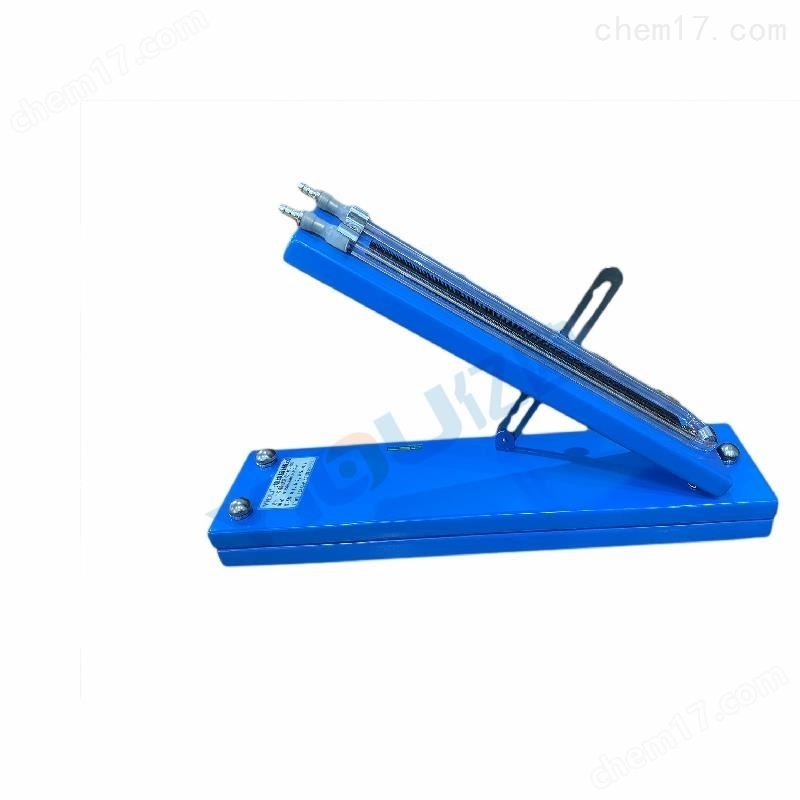

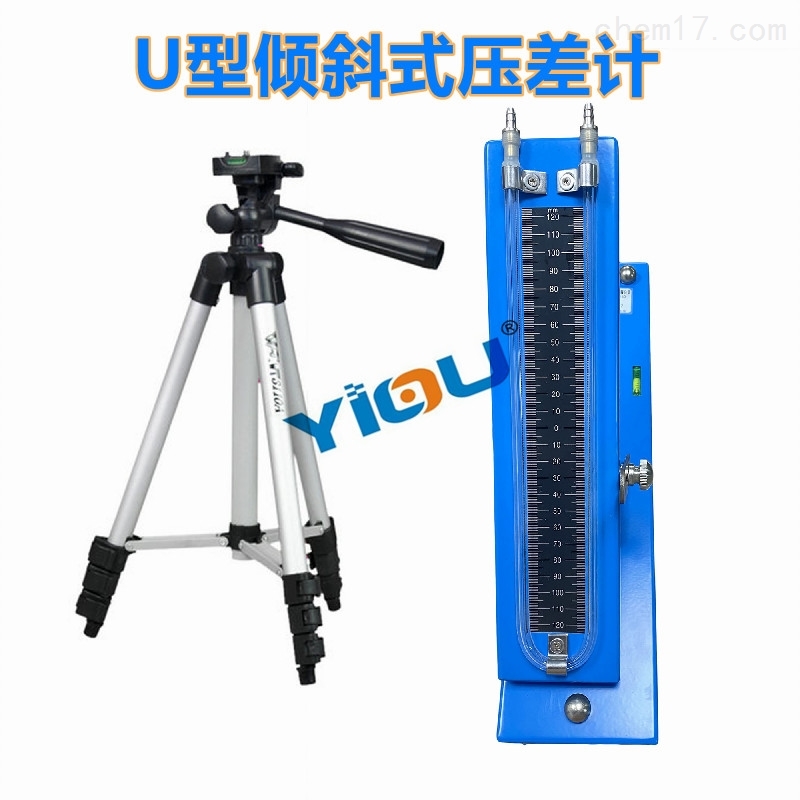

U型压差计由底板、平板、托板以及配用的三脚架等部分组成。底板下面安装有与三脚架连接的连接螺母。平板上面装有条形水准器及水平微调螺钉。托板上面安装有U形玻璃测量管、标度尺，其侧面安装有可调节倾斜系数的支架 锁紧装置，倾斜系数分别为0.1，0.2，0.5，0.7.配备的三脚架其支脚高度伸缩可调，并具有水平调节和锁紧功能。
四．上海CQY-150型｜U型倾斜式压差计｜U型垂直压差计使用方法
1.将压差计通过底板的螺母与三脚架连接紧固，通过调整三脚架支脚或支柱调整测量调试。
2.脱掉玻璃测量管两端堵头，用酒精冲洗玻璃测量管。
3.连接玻璃测量管一端与被测量物之间的胶管，接口处不得漏气。
4．根据水准器指示调整压差计水平 。调水平时，先用三脚架上的水平调节装置进行粗调，然后再调节平板上的微调螺钉进行细调，直至水准器水泡调节到中心位置。
5.用滴管给玻璃测量管缓慢注入酒精（为便于观察，可给介质填加少许红墨水）至标度尺零线。
6.根据所测量压差大小，调整倾斜支板选择适合的倾角系数。
7.测量读数时，要等介质液面稳定后，视线与U形玻璃测量管中心垂直，取液面凹面所对应的刻度值（应注意玻璃测量管内介质不得流入胶管内，以免因管道堵塞造成误差）。
